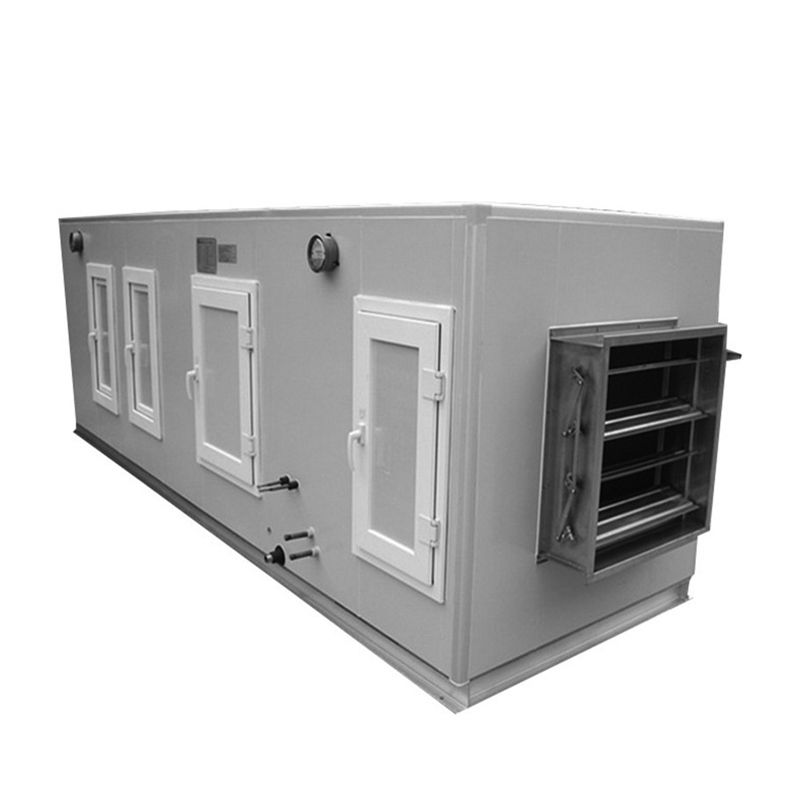

ZK系列組合式空調機組是經多年生產實踐，綜合國內外各生產廠家優點，采用最先進技術，大膽探索設計成功的高效、低耗系列產品，具有結構新穎、外觀美觀、功能齊全、組合靈活、運行平穩、設計簡潔實用、安裝、維護方便等優點。因此被廣泛用于體育館、會展中心、機場或大型車站、以及各類工業廠房如汽車、電子、紡織、醫藥、煙草、發電精密儀器等。

機組箱體為可拆拼裝板框式結構，保溫面板為雙層優質鋼板內填聚氨酯發泡或聚苯乙烯隔熱復合板，框架為特制鋼架或鋁合金制成，面板與框架之間有良好的密封措施，使機組漏風率降至最低，冷熱交換器采用紫銅管串波紋鋁翅片結構，科學的片距和水路行程，良好的加工工藝，使熱交換器具有換熱系數高、水阻力小、重量輕、使用壽命長等特點。

ZKJ凈化組合式空調機組是根據國際GB/T14294-2008，GB/T14296-2008《空氣冷卻器與空氣加熱器》標準和GB50736-2012《民用建筑供暖通風與空氣調節設計規范》標準，歐洲EN1886-1997標準，藥品生產質量管理范圍（簡稱GMP）和醫院潔凈手術部建設等相關潔凈室設計規范、標準的技術要求，研發實施了全新的思想理念——凈化細菌?，F(xiàn)有的組合式空調機組存在著嚴重的內部菌塵污染僅靠增加空氣過濾的方法難以消除細菌的危害，無法滿足潔凈化體系的要求。

ZKJ凈化空調機組設計特別強調以綜合性措施對細菌進行全面控制，消除了滋菌的可能性。可設置新穎除菌裝置，方便、有效的定期消毒滅菌。ZKJ凈化組合式機組廣泛地運用于醫藥、生物、電子、醫院、食品、化工等具有潔凈環境要求的場所。

目前現代建筑為滿足舒適和工藝性兩方面的的要求越來越高，空調運行費用和足量的新風補充二者矛盾日趨上升。為了降低空調能耗和運行費用，在空調系統中盡量減少新風量的補充，因此造成室內空氣不能科學置換，CO2含量升高，空氣品質劣化。針對這一問題，本公司引領節能新時代，飛躍健康新紀元，閆志成集健康、節能、環保與一體的ZKN系列能量回收型組合式空調機組。次機組不但具有空調的一切功能，又有回收冷熱量的功能，很大程度上降低了運行費用，節約了能源，保護了環境，優化了空氣品質，創造了一個室內也能像沐浴在大自然中享受呼吸喜悅的理想空間。

空調機組左右式的確認，機組左右式判定方法：順氣流方形看進出水管的位置，在左側為左式，在右側為右式。

常用功能段組合方式：經濟型組合方式，混合初效段、表冷段、風機送風機段。一般工藝性組合方式，混合初效段、表冷段、中間段、加熱段、加濕段、送風機段。多功能凈化型組合方式：進風初效段、回風機段、板式能量回收段、中間段、表冷擋水段、中間段、蒸汽加熱段、送風機段、均流段、中效過濾段、消聲段、送風機段（臭氧發生斷）

ZK組合式空調機組可設置多種功能段，新風初效過濾段、預熱段、回風段、熱盤管段、冷盤管段、風機段等功能段可供用戶選擇組合，重點介紹以下功能段：

（1）冷盤管（熱盤管）段

冷盤管（熱盤管）段具有降溫降濕、擋水功能，亦可使用在對65℃以下的熱水進行空氣加熱，底部設有接水盤和冷凝排水管。

表冷器（換熱器）采用空調優質銅管穿鋁片工藝，整體機械漲管一次完成，管片結合緊密，傳熱效率高；運行維護、清潔方便。

翅片沖孔為雙翻邊，保證片間距均勻，考慮風阻、水阻、風機電機功率、換熱面積等因素，通過計算機輔助優化設計，使片間距達到最優值，水路流程設計保證不同尺寸換熱器的水速和進出水溫差保持在合理的范圍內，并從根本上解決了管內積水和淤氣的問題，表冷器的冷凝水排水口處設自動防倒吸裝置，可在負壓時順利排出冷凝水，保證用戶安全有效地使用。采用美國OAK的高速沖床沖制的翅片，沖片過程中加入的OAK油在翅片成型后自然揮發，不留油跡，在機組運行的標準風速下不帶水。

常規氣密檢測壓力為2.0MPa，運行最大工作壓力為1.6MPa。

另外，用于固定端板上的銅管穿孔設計成二次翻邊孔，允許換熱器的銅管在機組工作中能夠順暢位移，從而防止汽水撞擊、熱應力過大產生的銅管拉裂現象。

（2）風機段：

機組選用的風機為機械部定點空調風機廠商生產的雙進風前傾式低噪音離心風機。所有風機的葉輪均經過動平衡檢測，葉輪軸承使用低噪聲滾珠軸承，無需添油維護，使用壽命長。機組選用的風機噪聲低，氣動性能好，其葉輪與渦殼的連接結構，使得維護時更換葉輪軸承及電機非常方便。機組在風機下部裝有JG型橡膠剪切減震器，使得整個風機運轉震動小，噪聲低。

電機的絕緣等級為B級或F級，防護等級IP54或IP55；電機的接線電纜采用高強度保護套管及接頭保護，密封防濕性好。

（3）過濾段：

根據用戶的需要機組可裝有初效、中效和高效過濾器，對于一般要求的機組都裝有初效過濾器。

初效過濾器一般為板式結構，濾網外框為鍍鋅板壓型，兩面用壓型鍍鋅鋼板網加強，內部為非燃性濾料。過濾效率G3（計重效率≥60%），初阻75Pa，終阻150 Pa，過濾效率F5（計數效率50%；根據濾料的性能不同），中效過濾器的過濾效率最高可達F9。

（4）干蒸汽加濕段：

加濕原理：接通經減壓和過濾的飽和蒸汽源，飽和蒸汽在雙層噴管的外套內橫向流動，環向流入彎管，對中心噴管預熱，經折流板，進入蒸發室；由于蒸發室端面突然增大，使蒸汽流速降低，飽和蒸汽中所含的凝結水被分離出來，經蒸發室底部的冷凝水出口排出；分離出凝結水的蒸汽進入已經被預熱的干燥室，干燥室內充滿了不銹鋼介質，吸收流動蒸汽的噪聲，并對殘留在蒸汽中的水分進行過濾、分離；開啟調節閥，干燥室內的壓力下降，汽化溫度降低，殘留于蒸汽中的水分再被加熱、汽化，實現了對飽和蒸汽的汽水分離；干燥的蒸汽經過調節閥流入中心噴管，從裝有不銹鋼消聲網孔中逆向噴入空調機組內的流動空氣中，實現了對空氣的加濕處理。特點：

1.屬于等溫加濕,加濕效率高，可達95%以上。

2.引進國外先進的汽--水分離技術，使汽水分離更加徹底，絕無噴水現象。

3.獨特的噴桿結構，確保所噴出干蒸汽無噴水和噪聲現象。

（5）機組結構：

空調器的框架由鋁合金框梁組裝而成，框梁是由特制的軋制設備軋制而成的閉口型鋁型材，截面形狀為□，箱板內外層為彩鋼板或鍍鋅板，且外面采用覆膜防護，因此其耐折性、耐侯性好，抗腐蝕、耐酸、堿、鹽，15年不褪色；內部為阻燃型保溫材料，大大提高了機組外殼的剛度和防腐能力；機組不會因潮濕而使保溫性能下降，因此機組的保溫性能和氣密性能持久。機組箱體密封可靠。

（6）生產工藝設備及檢測手段：

主要加工設備：

①高速翅片生產線4臺（加工換熱器翅片）；

②高精度多工位數控轉塔沖床2臺，普通沖床10臺（機組的板金件加工）；

③激光切割機2臺、數控液壓折彎機4臺、剪板機4臺（機組的板金件加工）；

④大型機械漲管機4臺（換熱器的脹管，最大漲管長度5米）；

⑤銅管自動焊接機2臺（換熱器的銅管焊接）；

⑥可編程自動彎管機2臺（換熱器的彎頭制作）；

⑦框架成型機1臺（機組的框架成型）；

⑧聚氨脂發泡機2臺（機組護板保溫材料發泡）；

檢測手段：

①完全按照GB/T14294-2008《組合式空調機組》標準進行機組的性能檢測；

②完全按照GB/T14296-2008《空氣冷卻器與空氣加熱器》標準進行換熱器的檢測；

③完全按照GB9068-88《采暖通風與空氣調節設備噪聲聲功率級的測定——工程法》標準要求進行機組噪聲檢測；

④完全按照GB50243-2002《通風空調工程施工及驗收規范》標準進行施工與驗收。

（6）主要分供方：

①銅管：龍口龍蓬/赤峰賀麒銅業等；

②鋁箔：大連黃海鋁業有限公司；河南聯通鋁業

③機組外板：彩鋼板δ=0.5mm  自主品牌

④機組內板：鍍鋅板δ=0.5mm   自主品牌

⑤機組保溫：聚氨酯發泡30mm（ZK30及以下）/50mm（ZK30以上），

            發泡密度50kg/m3   自主品牌

⑥風機：張家港英德利/山東德克鼓等；

⑦電機：外轉子：張家港英德利/南京科祥/杭州正飛/德州德克鼓等

                皮帶傳動：南通遠中/威海恒大/浙江創新等
